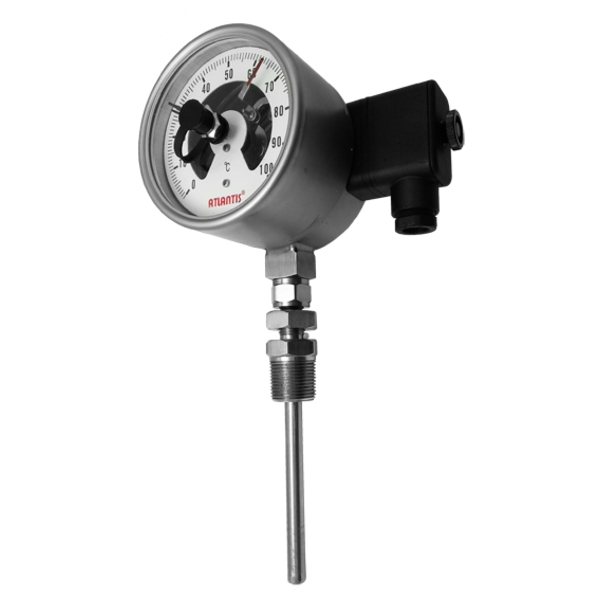

雙金屬接點溫度計 (直立型)
型號: BTIC
簡介
BTIC 直立型接點溫度計採滑動式開關SPST，適用一般工業過程溫度控制場合。可選溫度量測範圍廣 (-50 至 600℃)，並可訂製測棒長度與外徑大小。
特色
■ 提供OEM 服務
■ 採滑動式開關SPST，多種接點功能
■ 全不鏽鋼設計
■ 全量程精度1.5%內
■ 客製化測棒長度與外徑
■ 附外部微調鈕
■ 面板℃/℉刻劃
主要規格
▼適用連接錶徑
3”, 4”, 6”
▼安裝型式
直立型
▼鏡面
壓克力
▼接續部
材質: 不鏽鋼304
螺紋尺寸:
1/4”, 3/8”,1/2”,3/4”,1”
螺紋規格:
BSPT, NPT, PF
▼測棒
材質: 不鏽鋼304／不鏽鋼316
外徑: 6.35mm
長度: 63.5mm ~ 2032mm
▼溫度範圍
最小 -50°C
最大 +600°C
▼適用介質
與不鏽鋼304 兼容的液體及氣體
▼使用條件
儀錶頂端不能接觸超過90°C 以上的溫度
測棒不能長期暴露: 超過全刻劃1/2 或是400°C 以上
(建議加裝套管)
▼防護等級
IP 54
其他規格
▼上蓋
不鏽鋼
旋蓋式 (外卡)
▼背殼
不鏽鋼 304
外部微調鈕
▼接線型式
外露型直接出線 (FL)／
外露型接線盒 (JB)／
內藏型接線盒 (H)
▼開關接點型式
滑動式SPST (常閉／常開)
▼接點功能
單接上限 (1a)／
單接下限 (1b)／
雙接上下限 (1a1b)／
雙接下上限 (1b1a)／
雙接上上限 (2a)／
雙接下下限 (2b)
詳細請參考單／雙接點接線方式
▼接點材質
>110V (80%銀、20%鎳、10μm黃金電鍍)
≦36V 黃金
▼接點數量
SPSTx1／SPSTx2／SPSTx4
▼指針
鋁烤黑漆
▼面板
紅黑刻劃
壓力單位刻劃、刻度、顏色等可依需求訂製
▼量測元件
雙金屬
有效感溫長度:
測棒末端2”~4”
▼溫度精度
1.5% (選項: 1%)
▼工作溫度
穩定: 3/4* 全刻劃
短時間: 1* 全刻劃
