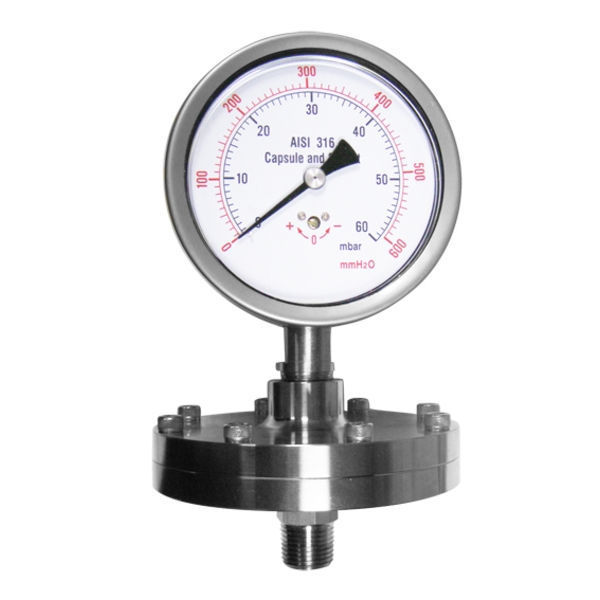

螺絲對鎖式牙口隔膜
型號: DS190(S)
簡介
密封隔膜一般加裝在壓力表、開關、傳送器等量測儀表上，隔離具腐蝕性、結晶性、黏稠高溫等會造成壓力量測系統堵塞或損壞的介質。根據實際使用介質、連接的壓力表、使用溫度等因素，可選擇不同材質、充油、壓力範圍，以讓隔膜正常運作。
特色
■ 提供OEM 服務
■ 適用具腐蝕性、結晶性、黏稠液體等介質
■ 螺絲對鎖式，下法蘭可選配沖洗孔，直接清洗隔膜內部，不須拆卸
■ 搭配PFTE 膜片，最小可測得4000mmH2O 的壓力 (選項)
■ 膜片與法蘭可焊接 (選項)
主要規格
▼隔膜外徑
90 mm
▼結構
螺絲對鎖式
牙口型
▼內部填充
甘油、矽油 (視使用溫度而定)
其他流體請參照選型表
▼接續尺寸
1/4”,3/8”,1/2”,3/4”,1”
▼接續規格
BSPT, NPT, PF (公牙/母牙)
▼壓力範圍
最小 0.4 bar
最大 60 bar
▼適用介質
具腐蝕性、結晶性與黏稠液體等介質的量測
▼環境溫度
10°C to 60°C
▼流體溫度
+80°C
▼防護等級
IP67
▼清洗方式
拆洗▼
拆卸隔膜後清潔內部
直接清洗▼
加裝清洗孔，直接清潔隔膜內部
▼上法蘭材質
不鏽鋼304 (標準)
其他材質請參照選型表
▼接液下法蘭材質
不鏽鋼304 (標準)
其他材質請參照選型表
▼膜片材質
不鏽鋼316 (標準)
其他材質請參照選型表
▼墊圈材質
橡膠
其他材質請參照選型表
▼螺絲&螺栓材質
不鏽鋼
