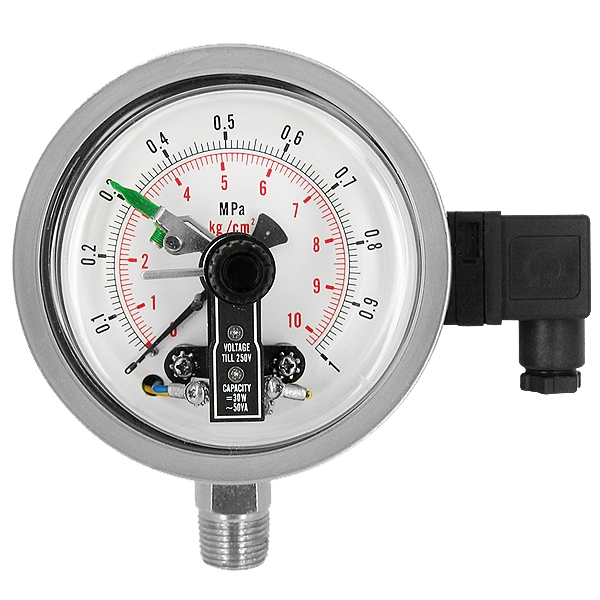

滑動式接點壓力錶 ECS

滑動式接點壓力錶    ECS 產品說明 ,型號:ECS - 昶特有限公司

滑動式接點壓力錶 ECS產品說明

  • 滑動式接點壓力錶 ECS
  • ATLANTIS
  • ECS
  • 滑動式接點壓力錶

    型號: ECS

    簡介

    接點壓力錶以蜂鳴器響鈴警告,亦可加入指示燈閃動或繼電器加以控制,以對壓力作業中安全監視能適當運轉管理。



    特色

    ■ 提供OEM服務 (不可充油)

    ■ 滑動式接點開關採SPST型式,可安裝於3”/4”/6”壓力表上,適用各種壓力控制場合

    ■ 可選外露/內藏兩種接線方式 (均不需控制元件,也免額外電源供應)

    ■ ECS接點開關為滑動式,無加裝任何磁鐵,錶壓精度較磁簧式開關高 (±1%,最多可做3接點)



    主要規格

    ▼適用連接錶徑

    3”, 4”, 6”

    ▼安裝型式

    直立式 (A)/直立式帶邊 (B)/

    埋入式帶邊 (偏心牙) (BDE)

    ▼鏡面

    壓克力

    附外部微調鈕

    ▼壓力接續部

    材質: 不鏽鋼316 (標準)

    螺紋尺寸: 1/4”,3/8”,1/2”

    螺紋規格: BSPT, NPT, PF

    ▼壓力範圍

    表壓▼

    0…0.6 to 1600 bar

    負壓▼

    -1…0bar/-76…0cmHg

    聯成壓▼

    -1…0 to 20bar

    ▼適用流體

    與接續部材質兼容的液體及氣體

    ▼環境溫度

    -40°C to +60°C

    ▼流體溫度

    +100°C

    ▼填充流體 (限內藏式)

    甘油

    ▼溫度影響

    以20°C為標準, ±8°C最大誤差±0.5% F.S

    ▼防護等級

    IP54 (標準) / IP65 (選項)



    其他規格

    ▼上蓋材質

    不鏽鋼

    ▼上蓋固定方式

    外露型採外卡旋蓋式

    內藏型採內卡旋蓋式

    可直接調整接點位置

    ▼外殼

    不鏽鋼 304

    ▼接線型式

    外露式出線型 (FL) /

    外露式接線盒型 (JB)/

    內藏式接線盒型 (H) (限4&6”)

    ▼接點型式

    SPST (常閉/常開)

    ▼接點功能

    單接上限 (1a)/

    單接下限 (1b)/

    雙接上下限 (1a1b)/

    雙接下上限 (1b1a)/

    雙接上上限 (2a)/

    雙接下下限 (2b)

    詳細請參考單/雙接點接線方式

    ▼接點材質

    >110V (80%銀、20%鎳、10μm黃金電鍍)

    ≦36V 黃金

    ▼接點數量

    SPSTx1/SPSTx2/SPSTx4

    ▼指針

    鋁烤黑漆

    ▼面板

    紅黑刻劃

    壓力單位刻劃、刻度、顏色等可依需求訂製

    ▼感測元件

    巴登管

    材質: 不鏽鋼 316

    ▼保護設計 (選項)

    加裝防爆孔 (限4”)

    ▼機芯

    不鏽鋼

    ▼壓力錶精度

    ±2.5% (選項: ±1.6%, 1%)

    ▼開關作動精度

    ±1%

    ▼工作壓力

    穩壓 3/4* 全刻劃

    波動 3/4* 全刻劃

    脈衝 1*全刻劃
