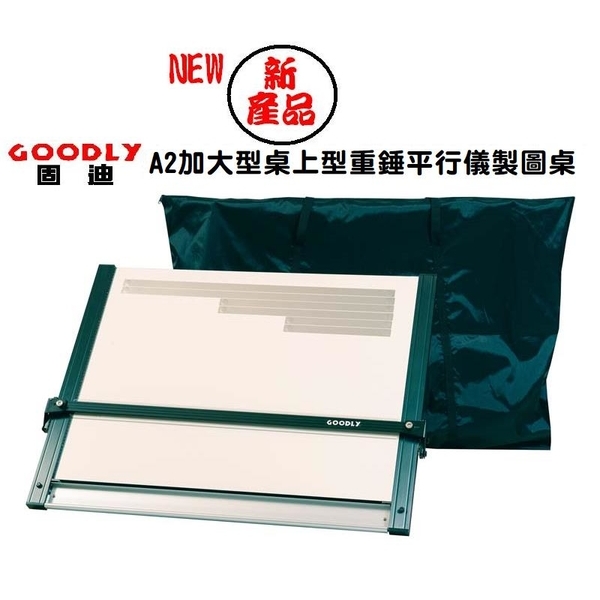

GOODLY KE5-A2L (60 x 75 x 3cm)桌上型重錘平行儀製圖桌(證照考試專用)

GOODLY KE5-A2L (60 x 75 x 3cm)桌上型重錘平行儀製圖桌(證照考試專用)產品說明

• 產品名稱
  GOODLY KE5-A2L (60 x 75 x 3cm)桌上型重錘平行儀製圖桌(證照考試專用)

• 產品品牌
  GOODLY

• 產品型號
  KE5-A2L

• 產品規格
  1.桌上型重錘平行儀板面為磁性圖板(60 x 75 x 3cm)。

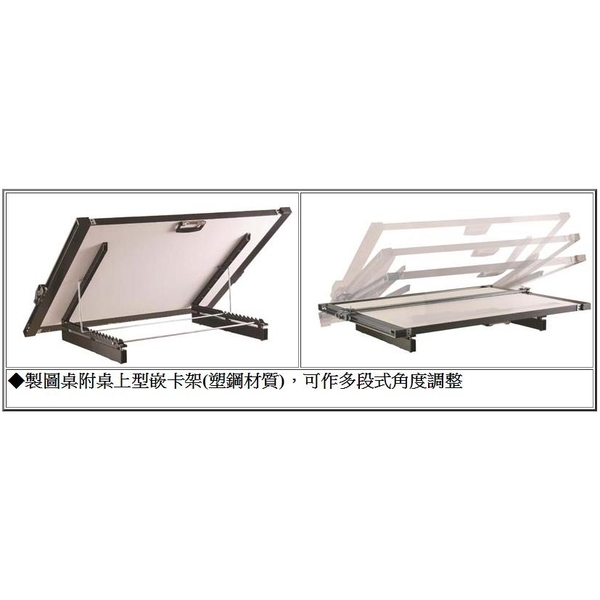

  2.製圖桌附桌上型嵌卡架(塑鋼材質)，可作多段式角度調整。

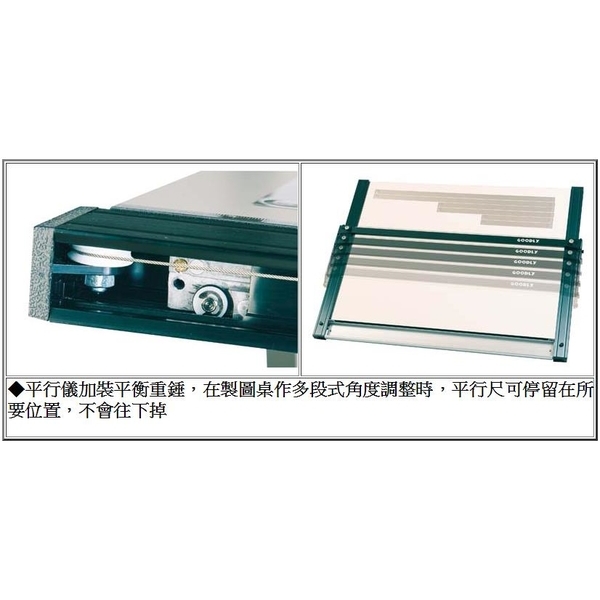

  3.左右軌道表面採黑色陽極處理,寬50mm，軌道內附平衡重錘。
  4.傳動座裝有浮上裝置，可調整尺與圖面之間隙達 0 - 3 mm，減少圖面與尺之摩擦而污損。

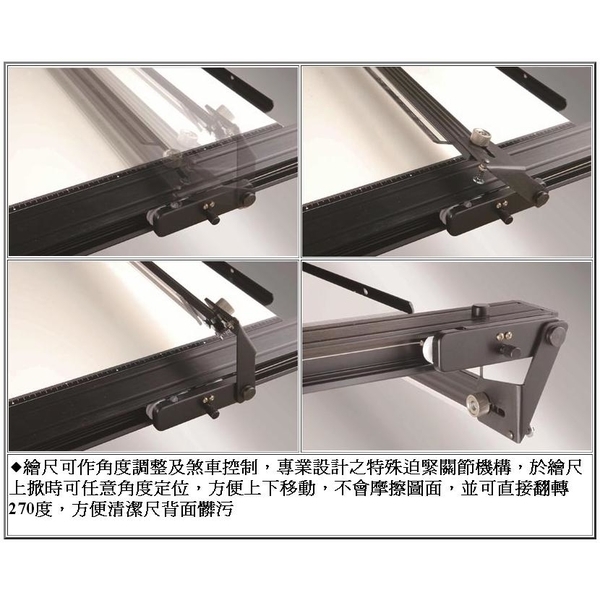

  5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。
  6.繪尺可作角度調整及煞車控制，特殊迫緊關節機構，於繪尺上掀時可任意角度定位，方便上下移動，不會摩擦圖面。
  7.左右傳動座、蓋主體為金屬製，各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
  8.固定繪圖尺螺絲為金屬製，軌道兩邊下方有水平基準鈕，方便快速平行線歸零使用。
  9.壓克力直尺雙斜邊處理，附有刻劃印刷及底部貼皮，寬55mm長750mm厚3mm。
  10.傳動座及上下蓋精密軸承為統一直徑22mm，方便日後維修替換。
  11.圖板左側有刻劃基準線。

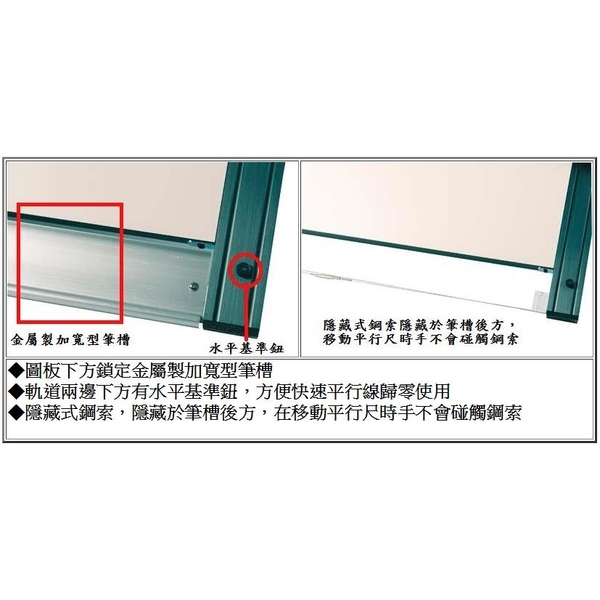

  12.圖板下方鎖定鋁合金加寬型筆槽。
  13.隱藏式鋼索，隱藏於筆槽後方，在移動平行尺時手不會碰觸鋼索。
  14.圖板面上方及四個角落淨空，不影響三角板移動繪圖。
  15.附PUSH式壓條四片(50cm x 2片 ，30cm x 2片)。

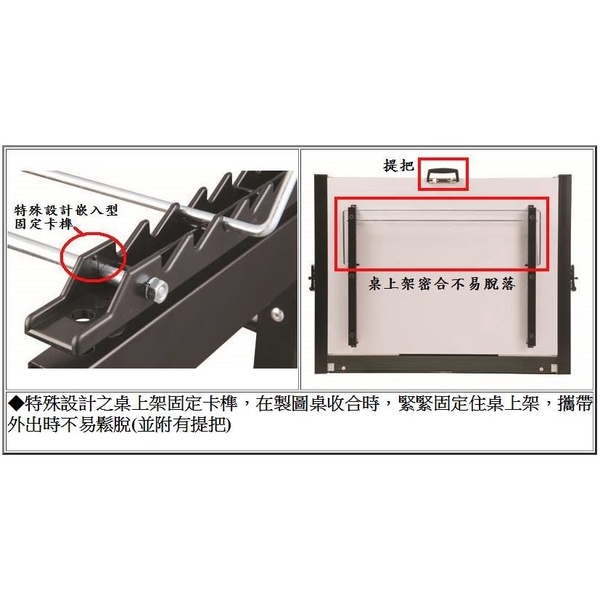

  16.每塊製圖桌板均附提把及防塵揹袋，方便隨身攜帶使用。

• 產品用途
  建築物室內裝修工程管理及建築物室內設計術科證照考試專用製圖桌

• 相關網址
  GOODLY KE5-A2L (60 x 75 x 3cm)桌上型重錘平行儀製圖桌(證照考試專用)

• 聯絡電話
  02-27323878
