固迪GOODLY桌上型平行儀製圖桌 A1 (60 x 90公分加長型) 證照考試專用製圖板產品說明

  • 固迪GOODLY桌上型平行儀製圖桌 A1 (60 x 90公分加長型) 證照考試專用製圖板
  • GOODLY
  • KE5-A1
  • 1. 桌上型平行儀板面為磁性圖板(60 x 90公分)。
    2.加長平行儀軌道尺寸,完全適合證照考試A1圖紙使用。

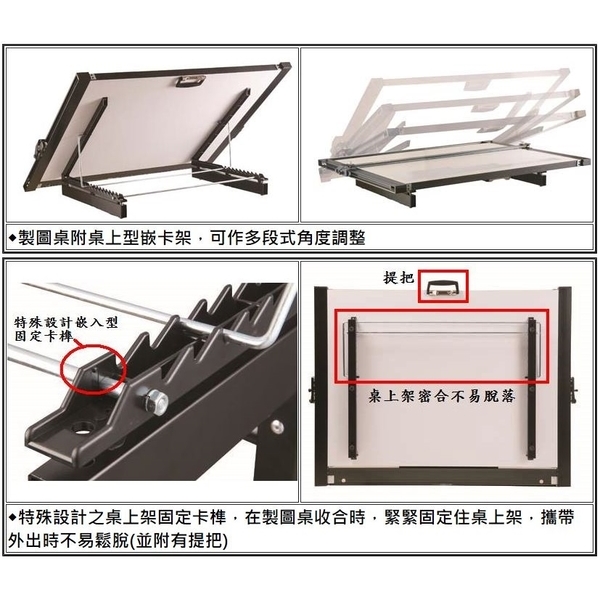

    3.製圖桌附桌上型嵌卡架(塑鋼材質),可作多段式角度調整, 圖板傾斜0~30度時,特殊結構設計平行尺上下移動不會滑落。
    4.左右軌道表面採黑色陽極處理,寬50mm。

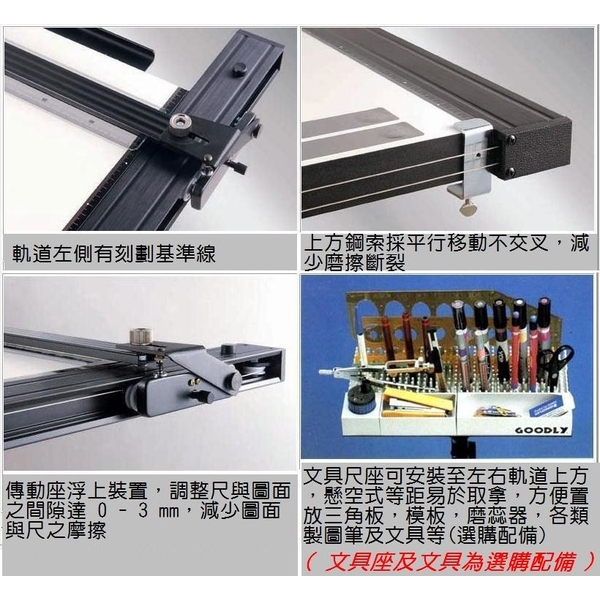

    5.左右傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
    6.繪尺可翻轉270°(以上)方便清潔尺背面髒污。

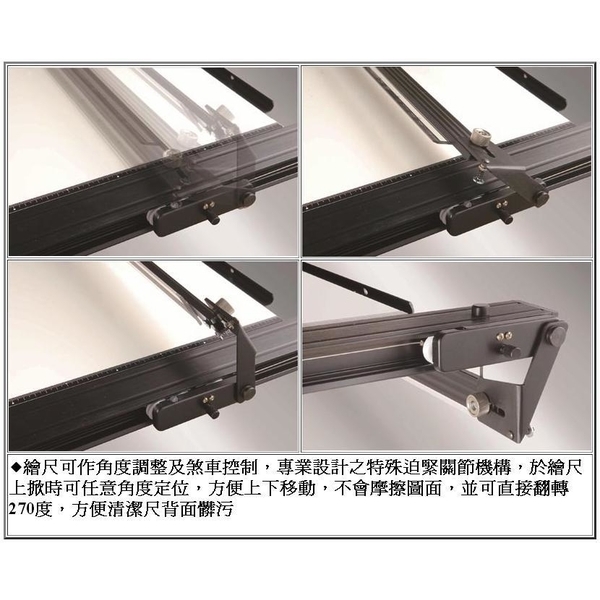

    7.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
    8.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
    9.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
    10.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長900mm厚3mm。
    11.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
    12.軌道上下蓋軸承採6m/m螺絲固定,左右各為上3個下1個之鋼索軸承共8個,上方鋼索採平行移動不交叉,減少磨擦斷裂。
    13.附PUSH式壓條六片。

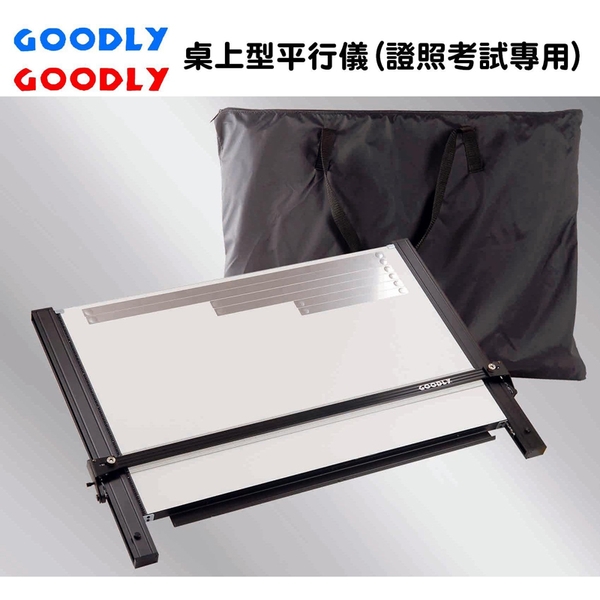

    14.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。
    15. 文具尺座(含展示文具.模板等)為選購配備!

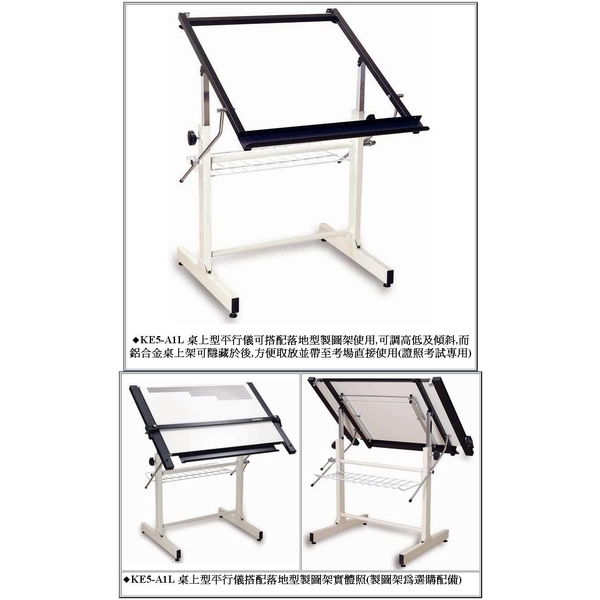

    16. ST-20 落地型製圖架為選購配備。
