固迪GOODLY桌上型平行儀製圖桌 A1 (60 x 90公分加長型) 證照考試專用製圖板 KE5-A1

固迪GOODLY桌上型平行儀製圖桌 A1 (60 x 90公分加長型) 證照考試專用製圖板產品說明

• 產品名稱
  固迪GOODLY桌上型平行儀製圖桌 A1 (60 x 90公分加長型) 證照考試專用製圖板

• 產品品牌
  GOODLY

• 產品型號
  KE5-A1

• 產品規格
  1. 桌上型平行儀板面為磁性圖板(60 x 90公分)。
  2.加長平行儀軌道尺寸，完全適合證照考試Ａ１圖紙使用。

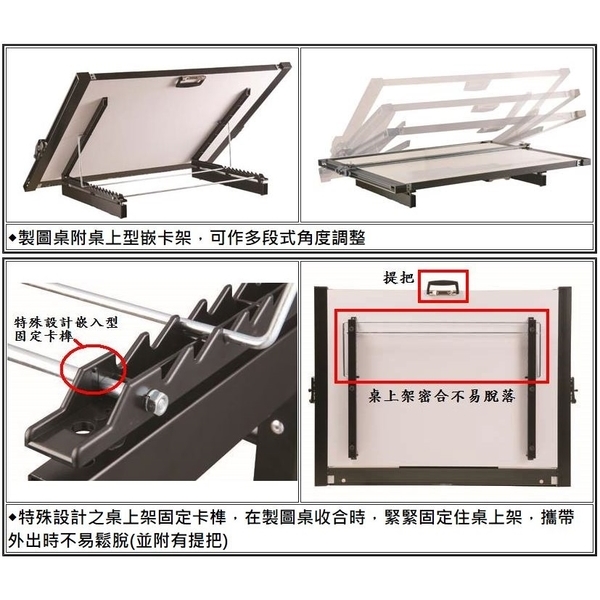

  3.製圖桌附桌上型嵌卡架(塑鋼材質)，可作多段式角度調整， 圖板傾斜０～３０度時，特殊結構設計平行尺上下移動不會滑落。
  4.左右軌道表面採黑色陽極處理,寬50mm。

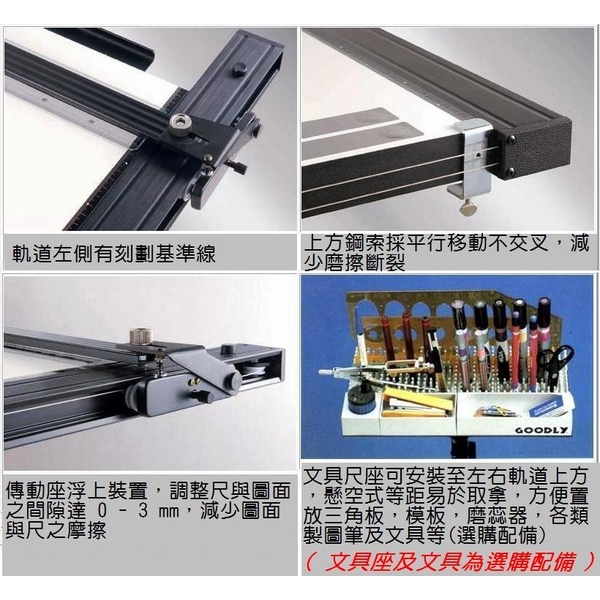

  5.左右傳動座裝有浮上裝置，可調整尺與圖面之間隙達 0 - 3 mm，減少圖面與尺之摩擦而污損。
  6.繪尺可翻轉270°(以上)方便清潔尺背面髒污。

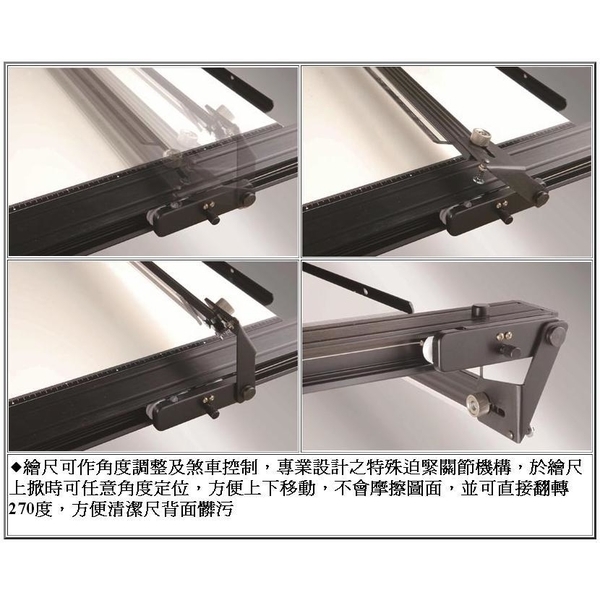

  7.繪尺可作角度調整及煞車控制，特殊迫緊關節機構，於繪尺上掀時可任意角度定位，方便上下移動，不會摩擦圖面。
  8.左右傳動座、蓋主體為金屬製，各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
  9.固定繪圖尺螺絲為金屬製，軌道兩邊下方有水平基準鈕，方便快速平行線歸零使用。
  10.壓克力直尺雙斜邊處理，附有刻劃印刷及底部貼皮，寬55mm長900mm厚3mm。
  11.傳動座及上下蓋精密軸承為統一直徑22mm，方便日後維修替換。
  12.軌道上下蓋軸承採6m/m螺絲固定，左右各為上3個下1個之鋼索軸承共8個，上方鋼索採平行移動不交叉，減少磨擦斷裂。
  13.附PUSH式壓條六片。

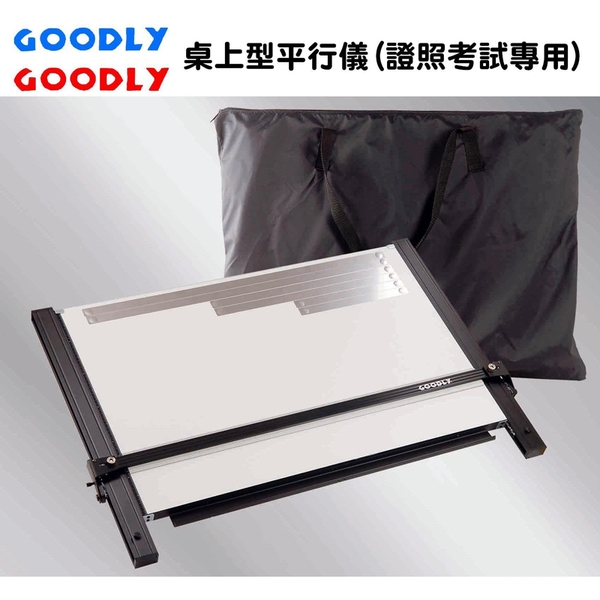

  14.每塊製圖桌板均附提把及防塵揹袋，方便隨身攜帶使用。
  15. 文具尺座(含展示文具.模板等)為選購配備！

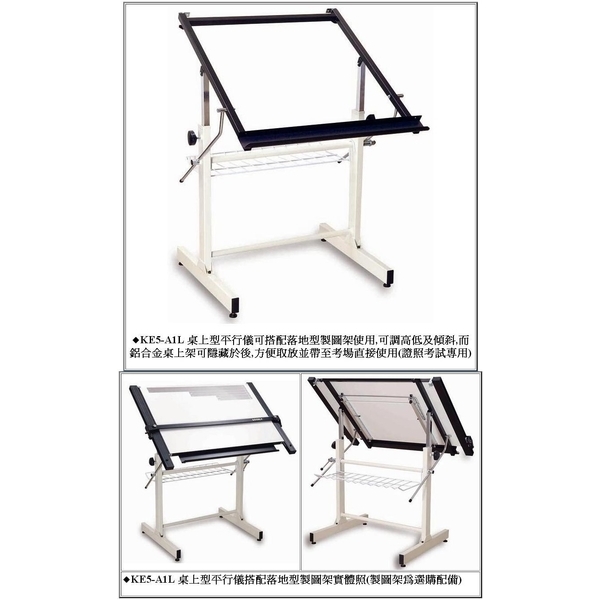

  16. ST-20 落地型製圖架為選購配備。
