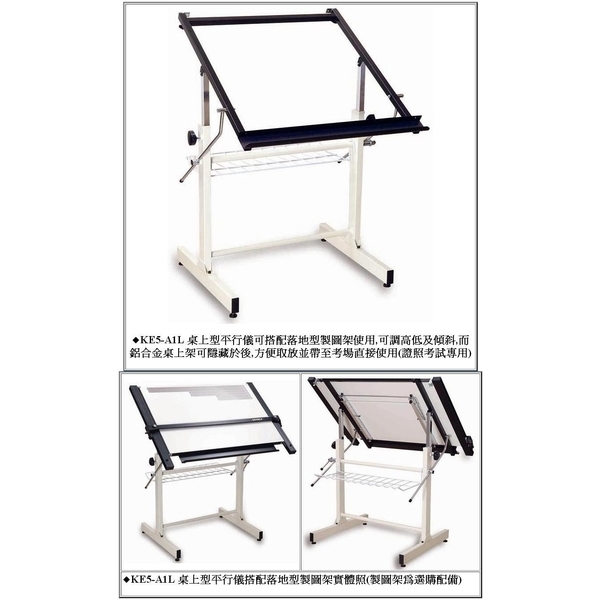

固迪GOODLY桌上型重錘平行儀製圖桌 (69 x 90公分 A1 加大型) 證照考試專用製圖板 KE5-A1L

固迪GOODLY桌上型重錘平行儀製圖桌 (69 x 90公分 A1 加大型) 證照考試專用製圖板產品說明

• 產品名稱
  固迪GOODLY桌上型重錘平行儀製圖桌 (69 x 90公分 A1 加大型) 證照考試專用製圖板

• 產品品牌
  GOODLY

• 產品型號
  KE5-A1L

• 產品說明
  1.桌上型重錘平行儀板面為磁性圖板。
  2.製圖桌附桌上型嵌卡架(塑鋼材質)，可作多段式角度調整。
  3.左右軌道表面採黑色陽極處理,寬50mm，軌道內附平衡重錘。
  4.傳動座裝有浮上裝置，可調整尺與圖面之間隙達 0 - 3 mm，減少圖面與尺之摩擦而污損。
  5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。
  6.繪尺可作角度調整及煞車控制，特殊迫緊關節機構，於繪尺上掀時可任意角度定位，方便上下移動，不會摩擦圖面。
  7.左右傳動座、蓋主體為金屬製，各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
  8.固定繪圖尺螺絲為金屬製，軌道兩邊下方有水平基準鈕，方便快速平行線歸零使用。
  9.壓克力直尺雙斜邊處理，附有刻劃印刷及底部貼皮，寬55mm長900mm厚3mm。
  10.傳動座及上下蓋精密軸承為統一直徑22mm，方便日後維修替換。
  11.圖板左側有刻劃基準線。
  12.圖板下方鎖定鋁合金加寬型筆槽。
  13.隱藏式鋼索，隱藏於筆槽後方，在移動平行尺時手不會碰觸鋼索。
  14.圖板面上方及四個角落淨空，不影響三角板移動繪圖。
  15.附PUSH式壓條六片。
  16.每塊製圖桌板均附提把及防塵揹袋，方便隨身攜帶使用。
