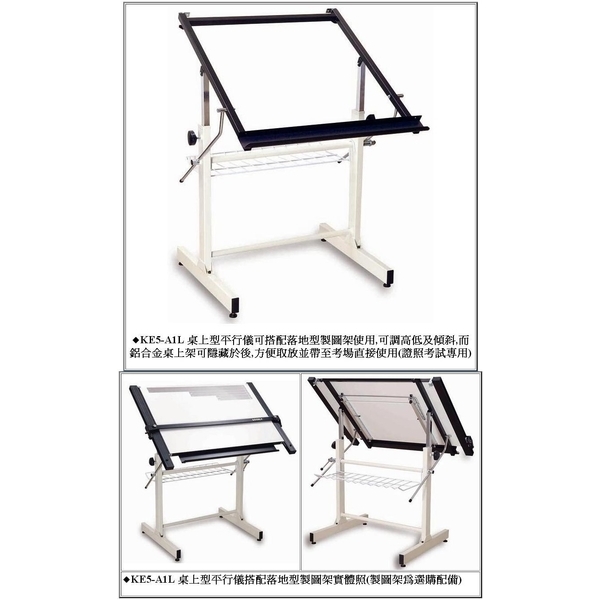

桌上型重錘平行儀製圖桌 加大型
產品名稱
桌上型重錘平行儀製圖桌 加大型
產品用途
建築物室內裝修工程管理及建築物室內設計術科證照考試專用製圖桌
產品規格

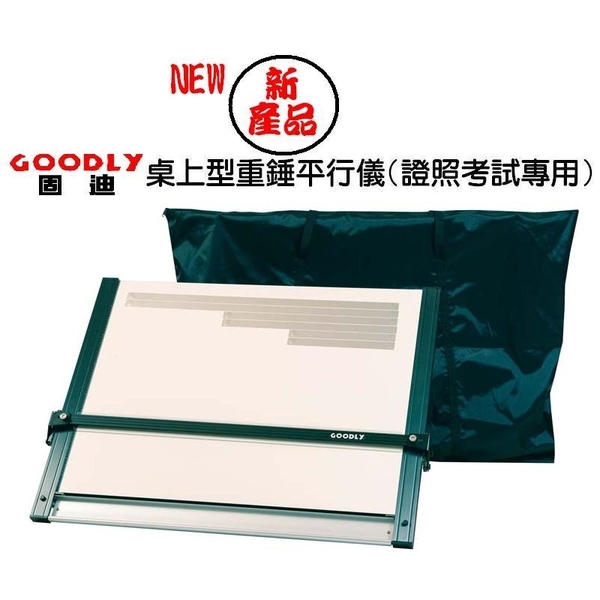

1. 桌上型重錘平行儀板面為磁性圖板 69 x 90公分。

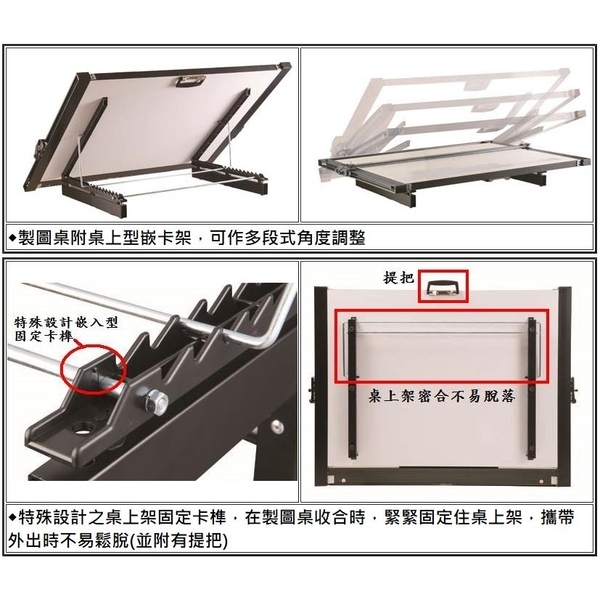

2.製圖桌附鋁合金桌上架,可作多段式角度調整。
3.左右軌道表面採黑色陽極處理,寬50mm,軌道內附平衡重錘,在製圖桌作多段式角度調整時,平行尺可停留在所要位置,不會往下掉。

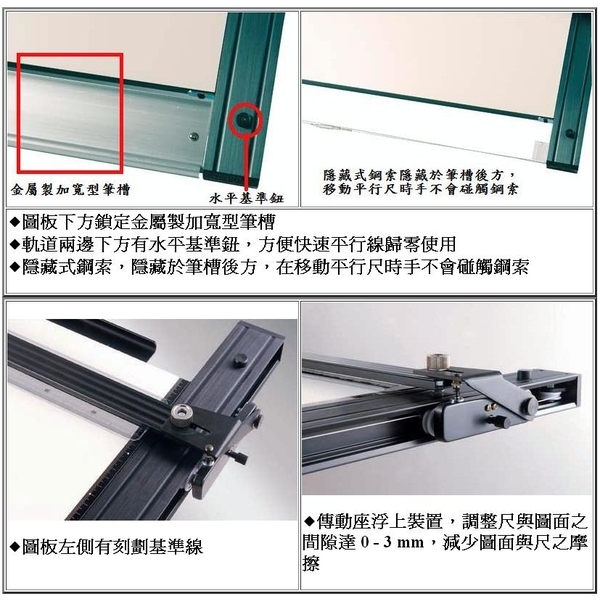

4.左右傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。

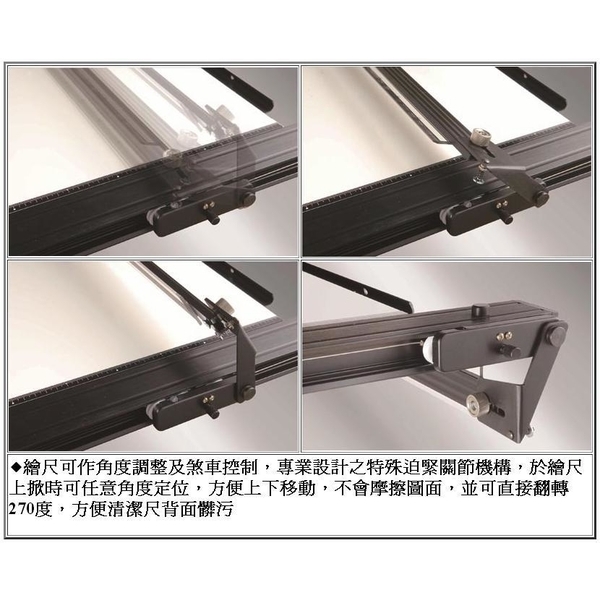

6.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
7.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。
8.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
9.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長900mm厚3mm。
10.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
11.軌道上下蓋軸承採6m/m螺絲固定,左右各為上3個下1個之鋼索軸承共8個,上方鋼索採平行移動不交叉,減少磨擦斷裂。

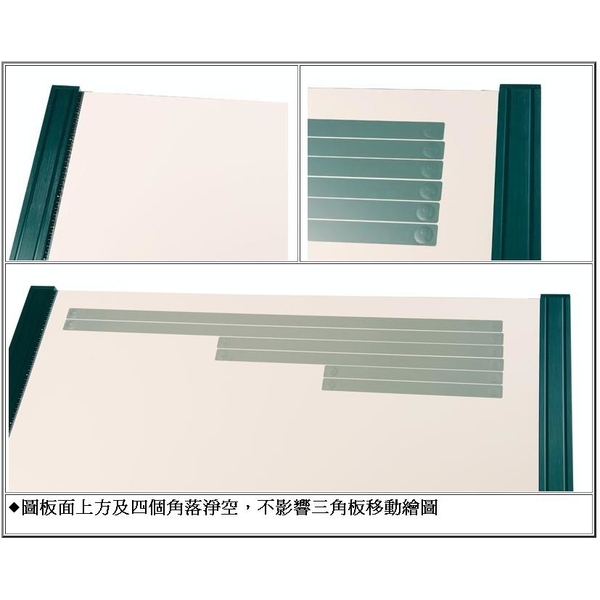

12.附PUSH式壓條六片。
13.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。
產品品牌
GOODLY(固迪)
產品型號
KE5-A1L
網址
http://www.goodly.com.tw/ke5a1l.htm
檔案下載
聯絡電話
02-27323878 (台北市)
點閱次數
3273
