固迪GOODLY桌上型重錘平行儀製圖桌 (69 x 90公分 A1 加大型) 證照考試專用製圖板產品說明

  • 固迪GOODLY桌上型重錘平行儀製圖桌 (69 x 90公分 A1 加大型) 證照考試專用製圖板
  • GOODLY(固迪)
  • KE5-A1L
  • 1.桌上型重錘平行儀板面為磁性圖板。

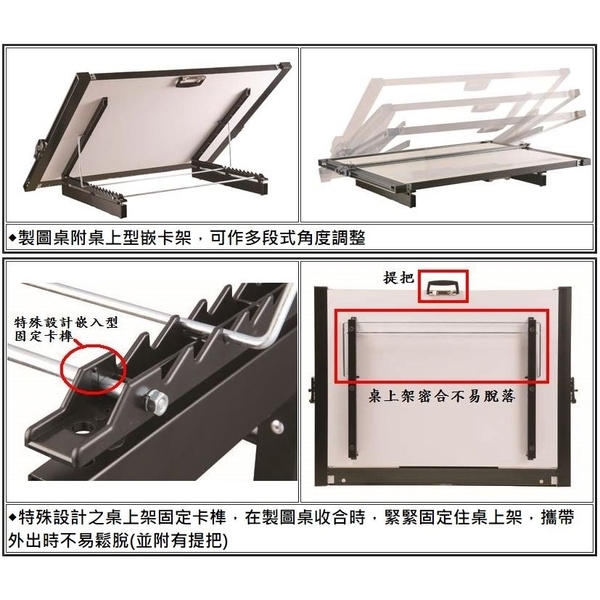

    2.製圖桌附桌上型嵌卡架(塑鋼材質),可作多段式角度調整。
    3.左右軌道表面採黑色陽極處理,寬50mm,軌道內附平衡重錘。
    4.傳動座裝有浮上裝置,可調整尺與圖面之間隙達 0 - 3 mm,減少圖面與尺之摩擦而污損。
    5.繪尺可翻轉270°(以上)方便清潔尺背面髒污。

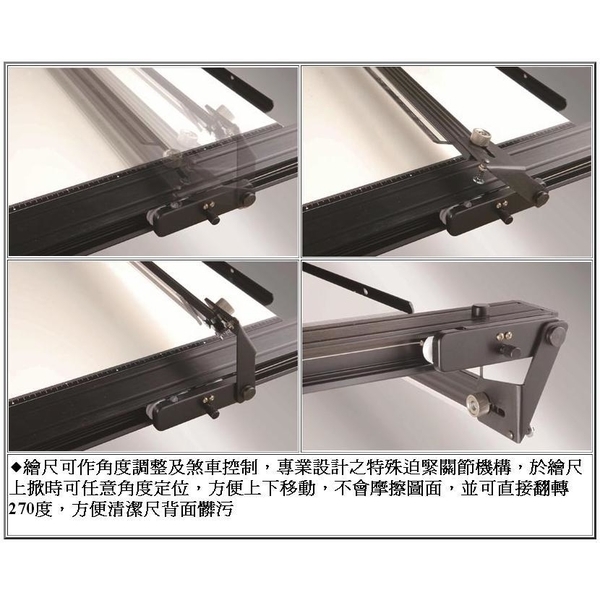

    6.繪尺可作角度調整及煞車控制,特殊迫緊關節機構,於繪尺上掀時可任意角度定位,方便上下移動,不會摩擦圖面。
    7.左右傳動座、蓋主體為金屬製,各附3顆軸承、採輪壓扭轉彈簧自動調整,傳動座組各旋鈕為金屬製。

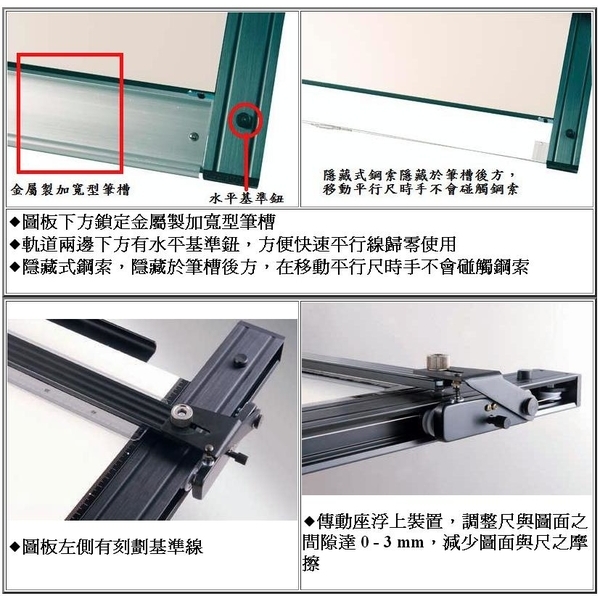

    8.固定繪圖尺螺絲為金屬製,軌道兩邊下方有水平基準鈕,方便快速平行線歸零使用。
    9.壓克力直尺雙斜邊處理,附有刻劃印刷及底部貼皮,寬55mm長900mm厚3mm。
    10.傳動座及上下蓋精密軸承為統一直徑22mm,方便日後維修替換。
    11.圖板左側有刻劃基準線。
    12.圖板下方鎖定鋁合金加寬型筆槽。
    13.隱藏式鋼索,隱藏於筆槽後方,在移動平行尺時手不會碰觸鋼索。

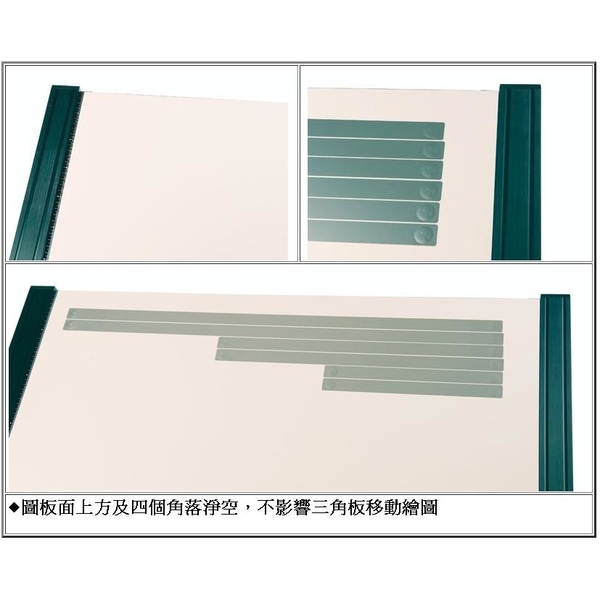

    14.圖板面上方及四個角落淨空,不影響三角板移動繪圖。
    15.附PUSH式壓條六片。

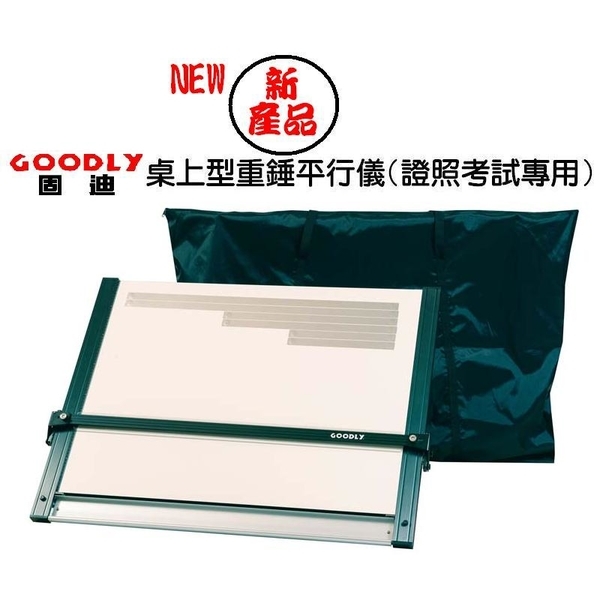

    16.每塊製圖桌板均附提把及防塵揹袋,方便隨身攜帶使用。
  • 建築物室內裝修及建築物室內設計術科證照考試專用製圖桌
