HHP型 熱浸鍍鋅格柵板

HHP型 熱浸鍍鋅格柵板產品說明

• 產品名稱
  HHP型 熱浸鍍鋅格柵板

• 產品說明
  HHP型 熱浸鍍鋅格柵板
  1. W：溝距
  2. HHP型格柵板不配合水泥板而單獨使用於連續橫斷溝時，其主桿應跨於兩邊溝牆之上，與水流方向垂直。
  3. 本設計圖採用單位：尺寸為公厘，重量為公斤。
  4. 混凝土灌澆其鋼筋保護厚度應為2公分。
  5. 混凝土強度280kg/c㎡以上。
  6. 熱浸鍍鋅格柵板製造說明：

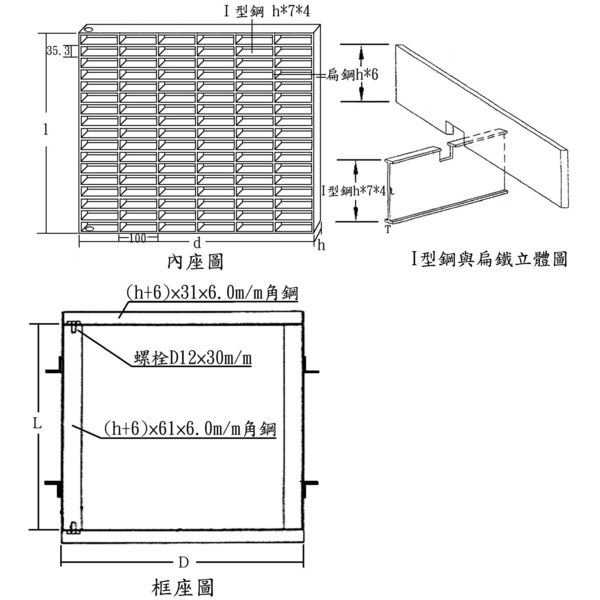

  a. 熱浸鍍鋅格柵板構成鋼材：

  1. 主桿為I型鋼I-h×7×4節距＝35.3mm
  2. 橫桿為h×6mm之扁鋼,節距=100mm
  3. 封邊：格柵板兩邊銲以h×6mm之扁鋼為邊框，不得造成母材溶蝕。
  b. 材質：全部使用CNS SS-400鋼材。
  c. 格柵板製造成型後，均須熱浸鍍鋅做表面處理，鍍鋅量：610g/㎡。


• 產品用途
  適用範圍：巷道排水設備工程、縣市污水下水道系統支(分)管及用戶接管工程

• 聯絡電話
  04-8852219

• 檔案下載

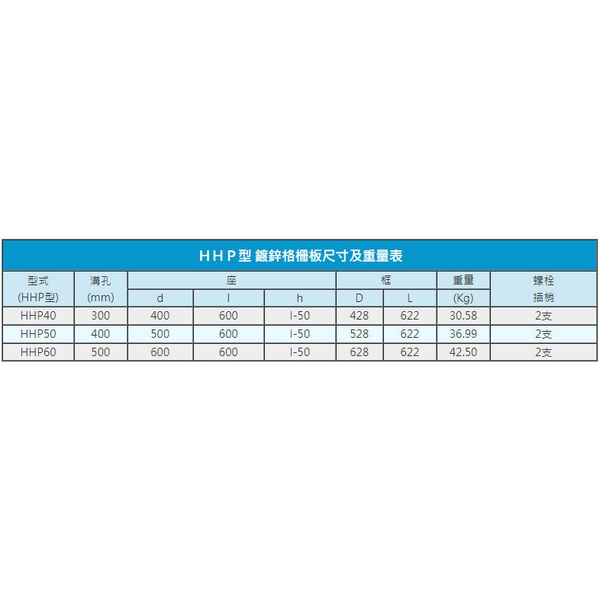

  HHP型 熱浸鍍鋅格柵板-圖1
  HHP型 熱浸鍍鋅格柵板-圖2

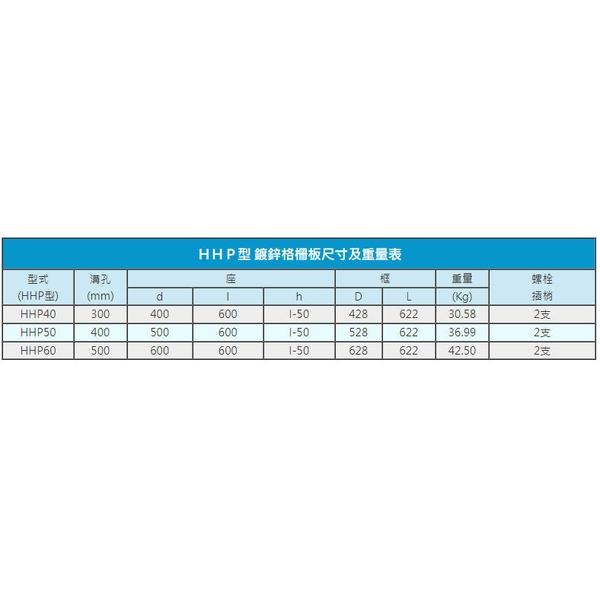

  HHP型 熱浸鍍鋅格柵板-圖3
